理学波长色散X射线荧光光谱仪分析锰矿石主次元素-华普通用

在钢铁生产行业中有句说法：无锰不成钢。由此可知锰矿在冶金工业领域中的重要价值，在钢铁生产制造过程中添加适用锰矿，可以提高钢铁的硬度、强度、耐磨性、耐腐蚀性和可焊性，从而使钢铁在各种不同的机械设备中都能发挥出更好的性能。

自然界中含锰的矿石种类繁多，多见于氧化锰和碳酸锰。锰矿石组成成分复杂，存在各元素的含量变化范围宽、含量差别大，次、痕量元素多等现象，会对分析结果产生影响。

锰矿石常规定量分析项目中，除了锰、铁需要准确测定外，还有必要测定其他杂质元素和伴生稀有金属，以确保锰铁产品的质量。

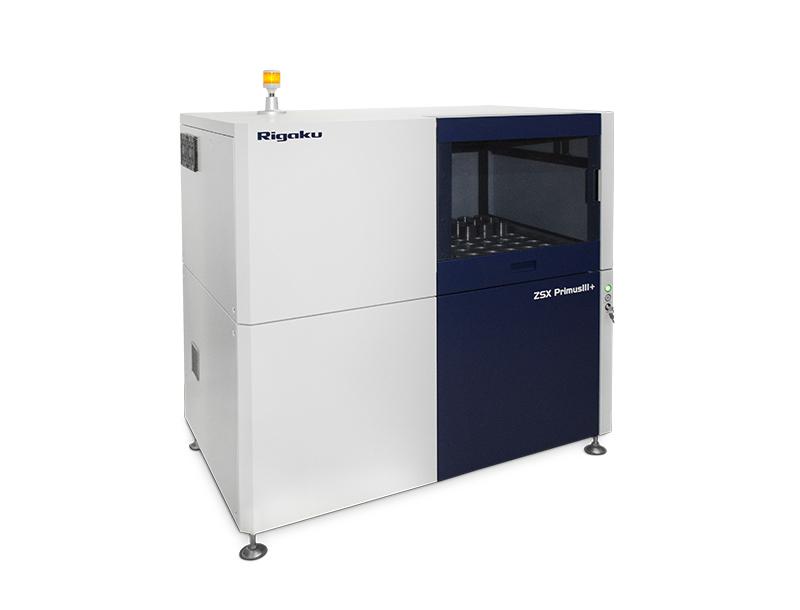

ZSX PrimusIII+型波长色散型X射线荧光光谱仪

自动熔样机

铂黄坩埚（95%铂金+5%黄金）

氧化剂（NH₄NO₃）分析纯

脱模剂（NH₄Br）分析纯

混合熔剂（Li₂B₄O₇，LiBO₂）、优级纯

选取锰矿石标准物质GBW07261-GBW07266，BH0113-1A、BH0113-2A，以及采用标准样品间、标准样品和光谱纯基准物质间，按不同比例混合研磨和化学定值样品人工制备若干个校准物质。

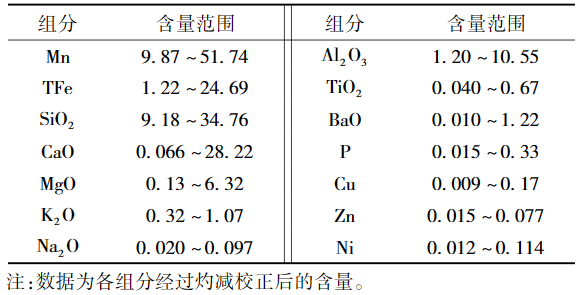

标准样品中各成分含量范围

将灼烧后的0.30g锰矿样品，与6.00g混合熔剂，0.30g氧化剂（NH₄NO₃）和少量脱模剂（NH₄Br溶液）充分混合后移入铂黄坩埚，在熔样机中以700℃预氧化后升温至1100℃熔融制成玻璃样片，于荧光光谱仪上进行测定。

微量元素Cu、Zn、Ni采用Rh Kα线的康普顿散射线作为内标进行校正。其他元素采用经验系数法进行基体效应校正。

选一含量合适的锰矿，按上述实验步骤平行制备12个玻璃熔片，于荧光光谱仪中测试得方法的精密度；再选其中一个玻璃熔片重复测量12次，检验仪器精密度。

其结果如下：

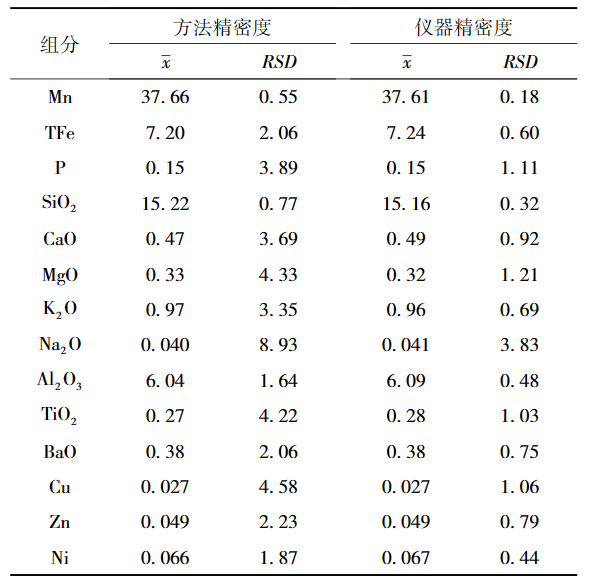

精密度实验

由上可得，除Na₂O得RSD（n=12）为8.93%，其他各组分得RSD均<5%，说明本方法具有良好得重现性。
