组合型ICP光栅光谱仪

组合型ICP光栅光谱仪种类繁多，有多通道型与单一扫描型的光谱仪组合型的光谱仪（称N＋1型）。有多通道型与扫描型的光谱仪组合型的光谱仪（N＋M型），见图1。

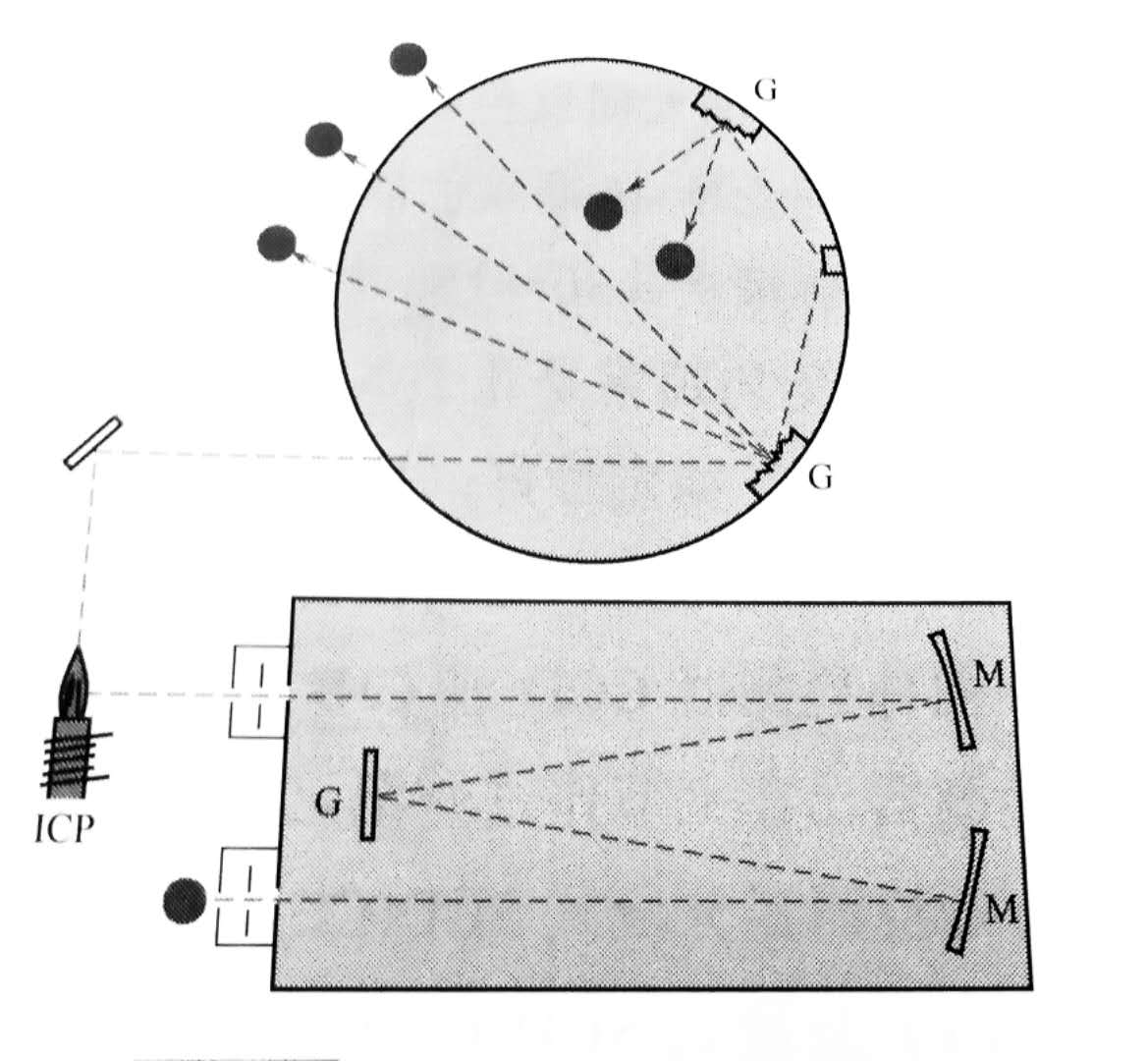

图1 组合型N＋M光谱仪

这种ICP光栅光谱仪，采用一个ICP光源，一套进样系统，双边通过两台分光器进行分光检测。一边进入多通道光谱仪，达到快速、稳定检测。另一边进入扫描型光谱仪，达到分析灵活、抗光谱干扰能力强、准确测定目的。

组合型光谱仪的特点

可满足一些特殊工业厂矿的需要，例如N＋M组合光谱仪，它的多通道第一型部分可用于钢铁试样的常规固定元素测定。而扫描型部分可以做新材质检测、工厂的环保检测等，测定元素可变的研究工作测定。还有一种S＋S组合ICP光栅光谱仪，例如：ICPS-8100其分光器由两个独立色散系统组成，见图2。第一分光器，焦距1000mm，波长范围160～372nm，大面积的光栅，刻划条数4960gr/mm，分辨率为0.0045m/mm。真空型分光器是商品化仪器中分辨率很高的分光器。第二分光器，焦距1000mm，两块光栅：一块光栅刻线条数4320gr/mm，分辨率为0.0055mm/mm，波长范围250～426nm；另一块光栅，刻线条数1800gr/mm，分辨率为0.013nm，波长范围426～850nm。这两个分光器可互为内标分光器。测定时，两个分光器同时运行。每个分光器分别由单独的CPU控制扫描程序，进行测量信息取数。将得到的信息输送到另一台CPU进行处理。当需测定高纯的Ni、W、Cr、V、Ti、Mo、Nb、Ta、Zr、Hf及稀土金属这些发射光谱多谱线的杂质元素时，则需要分辨率极高扫描型与扫描型组合光谱仪，使其分析灵敏度达到所需要求。如果分析元素过多，为加快分析速度，也可另配置一台小型的内标分光器。

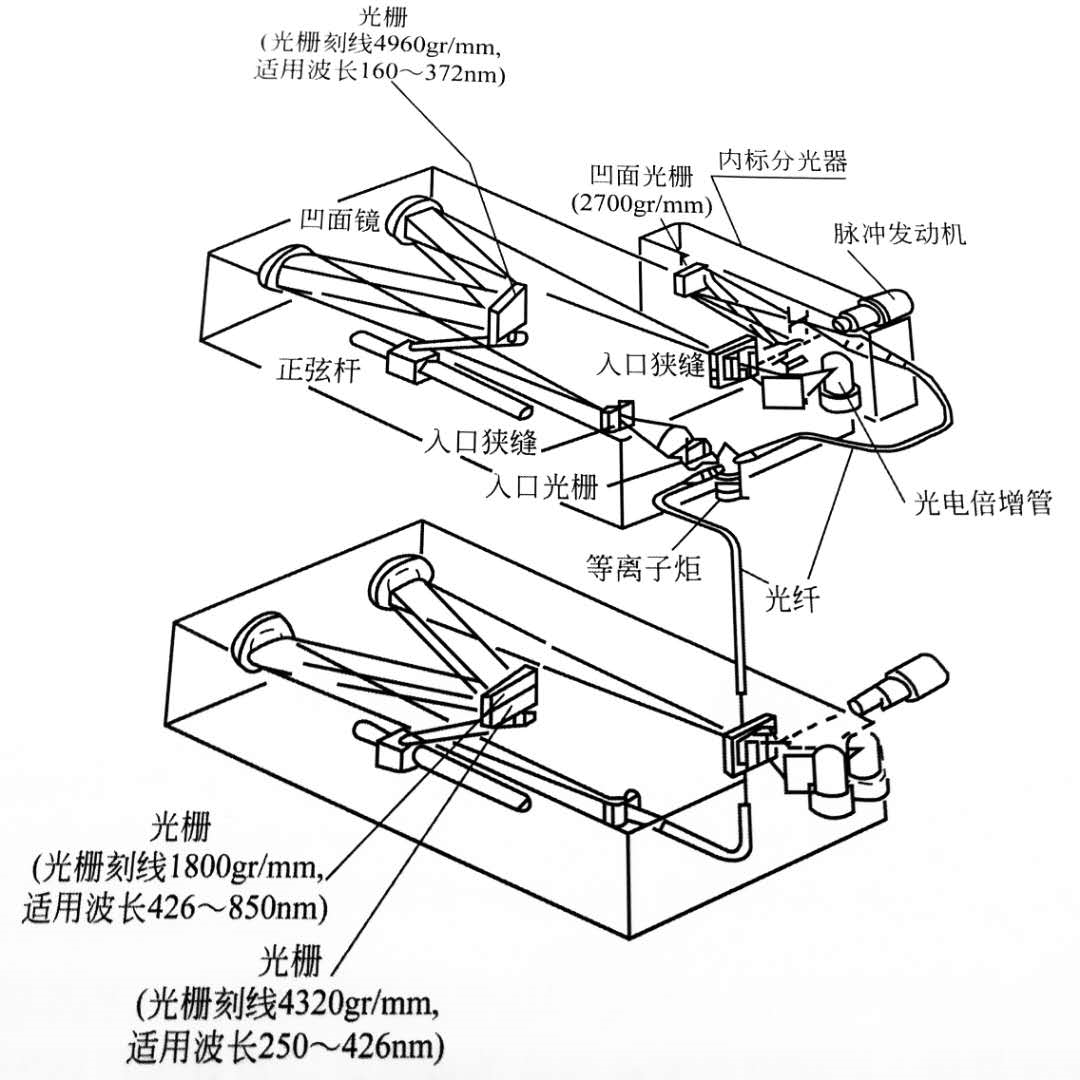

图2 高分辨率S+S扫描型光谱仪
