功率器件动态参数测试系统DT10-华普通用

型号:DT10
专业测试SiC及Si基IGBT、MOSFET动态时间参数特性,测试范围可达3500V 4000A

产品描述

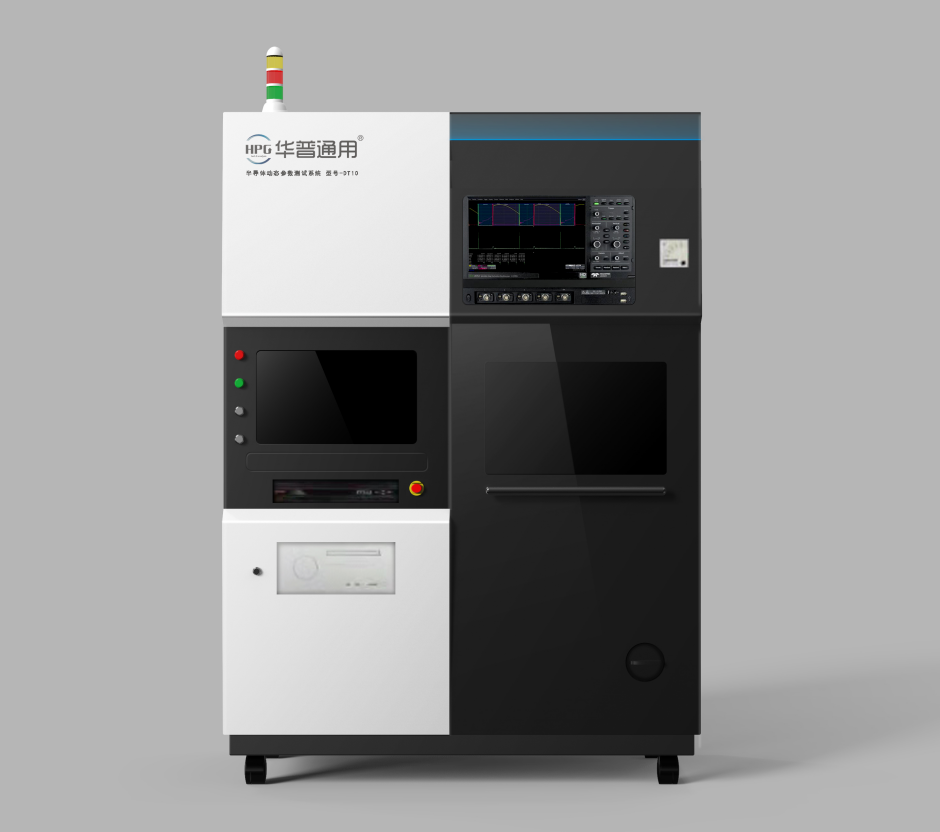

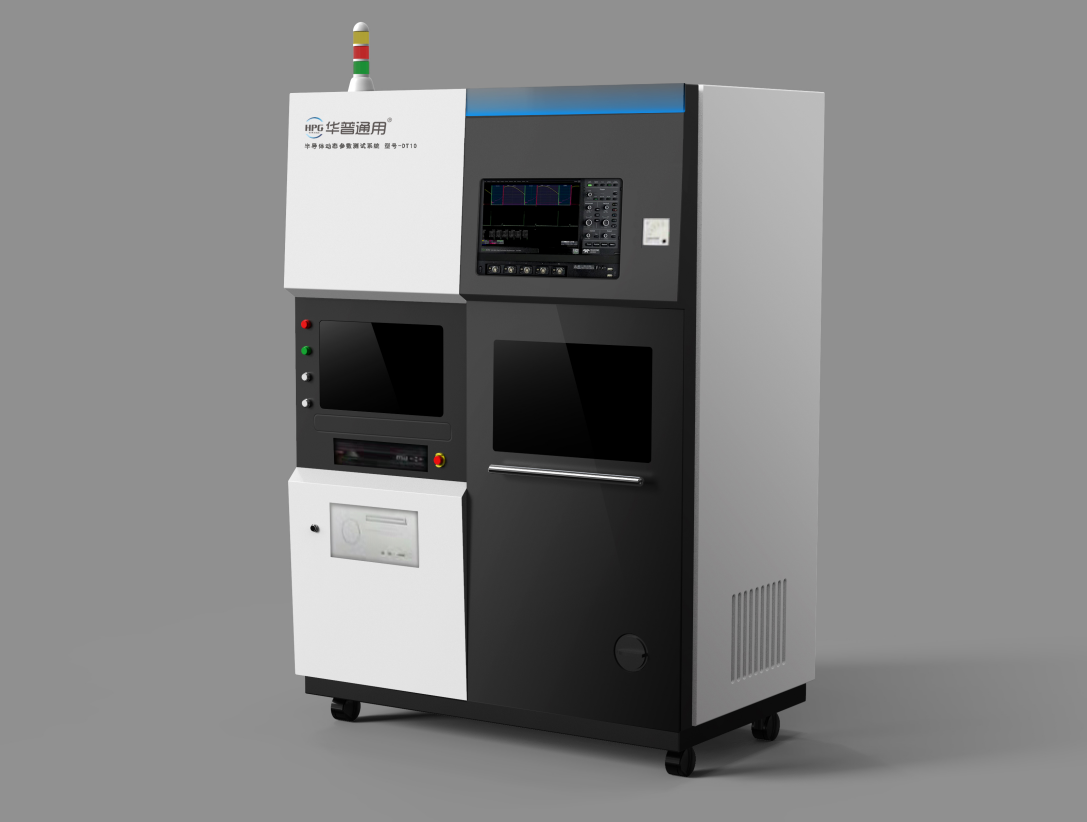

功率器件动态参数测试系统

专业测试SiC及SiIGBT、MOSFET动态时间参数特性,测试范围可达3500V 4000A

功率器件动态参数测试系统

3500V 4000A超宽测试范围

适用于全种类的功率器件

模块化设计,适应不同需求

可满足定制化需求

卓越的测试性能

中文系统,用户友好性

可靠性


动态测试项目

开通测试:Tdon、Tr、Ton、Eon

关断测试:Tdoff、Tf、Toff Eoff

栅极特性:Qg

反向恢复测试:TrrQrrIrmErec

SC:IdmaxVdsmax

适用产品

兼容各种封装方式的:Si基,SiC基的各种功率器件单管及模块

项目

内容

平台设计值

备注

工作

环境

设备输入电压

220V

±10%

设备输入频率

50HZ

±5%

设备输入电流

<45A

/

驱动

电压

Vge

Vgon=0~+30V可调

Vgoff=0~-30V可调(5VVgon-Vgoff30V)

通过计算机设定;精度±3%

脉冲

宽度

单、双脉冲时间可调

<4us(总时间)

通过计算机设定

母线电压

波动范围

±3%

/

功率回路寄生电感

寄生电感

<15nH

/

开关特性

开通特性

Td(on): 5-400ns

Tr: 5-400ns

Ton: 5-1000ns

Eon:1-500mJ

1. Rgon/Rgoff=客户焊接电阻

2. 开通测试发双脉冲,脉冲时间在计算机输入,<4us(总时间)

3. 关断测试发单脉冲,脉冲时间在计算机输入,<4us(总时间)

4. 分辨率:0.1ns

5. 测试精度±5%

关断特性

Td(off):5-400ns

Tf: 5-400ns

Toff: 5-1000ns

Eoff: 1-500mJ

二极管反向恢复特性

反向恢复

Trr: 5-400ns

Qrr:1nC~100uC

Irm:0~400A

Erec:1~500mJ

1. 发双脉冲,脉冲时间在计算机输入,<4us(总时间)

2. 分辨率:0.1ns

3. 测试精度±5%

SC

关断电流Idmax

关断峰值电压Vdsmax

Idmax:0~6000A

Vdsmax:0V~1500V

1. 发单脉冲,脉冲时间<4us,脉冲时间在计算机输入

2. 分辨率:0.1ns

3. 测试精度±5%

栅极特性

栅电荷

Qg: 1nC~100uC

1. 漏极电压50V~1500V

2. 分辨率:0.1ns

3. 测试精度±5%



软件配置


采用labview上位机软件作为人机交互界面

画面显示内容包括:测试时间、被测器件条码、测试条件、测试结果、测试波形、测试数据记录等



硬件方案

i. 示波器采用力科HDO3104。

ii. 电压探头采用HVD3220

iii. 电流探头采用SDN414同轴电阻。






测试数据示例


服务与支持

免费测样/软件更新/定期校准/完善培训
