表面绝缘电阻测试系统IPC-650S系列-百川仪器

型号:IPC-650S系列
采用新的外观设计理念,摒弃老的设备系统集成观念,全新开发各个部件,优化升级设备性能,提高失效分析效率,满足客户测试需求。

产品描述

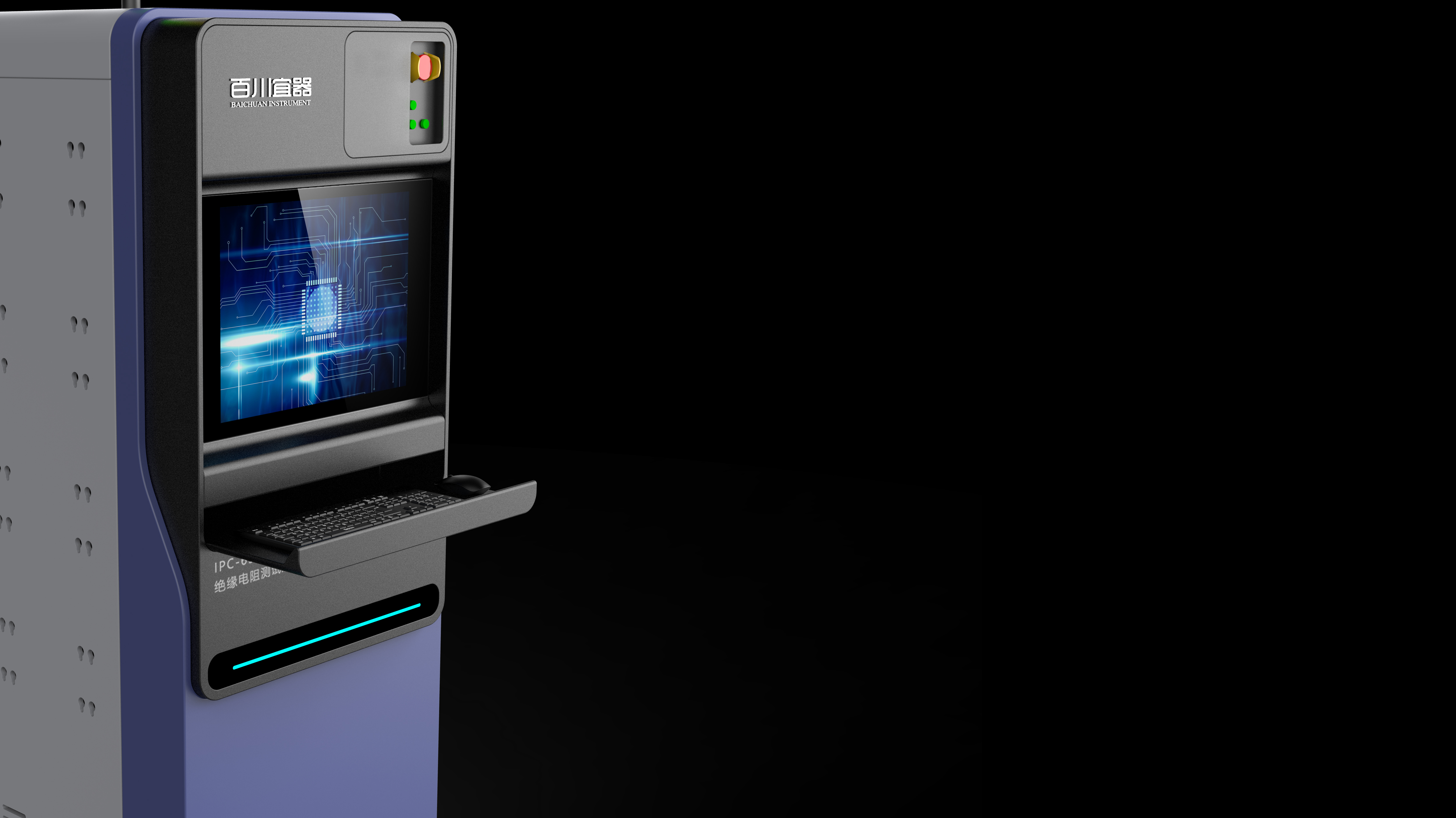

绝缘电阻测试系统IPC-650S系列

                 J (1).jpg

测试评估绝缘电阻性能的综合解决方案



● 产品应用



  印制电路板、焊锡、焊剂、涂覆材料等,GBADSP等微间距图形IC封装,电容器、连接器及其它电子器件及材料绝缘材料吸湿特性测试评估


 产品特点


 ㈠ 灵活的、多通道分组测试能力

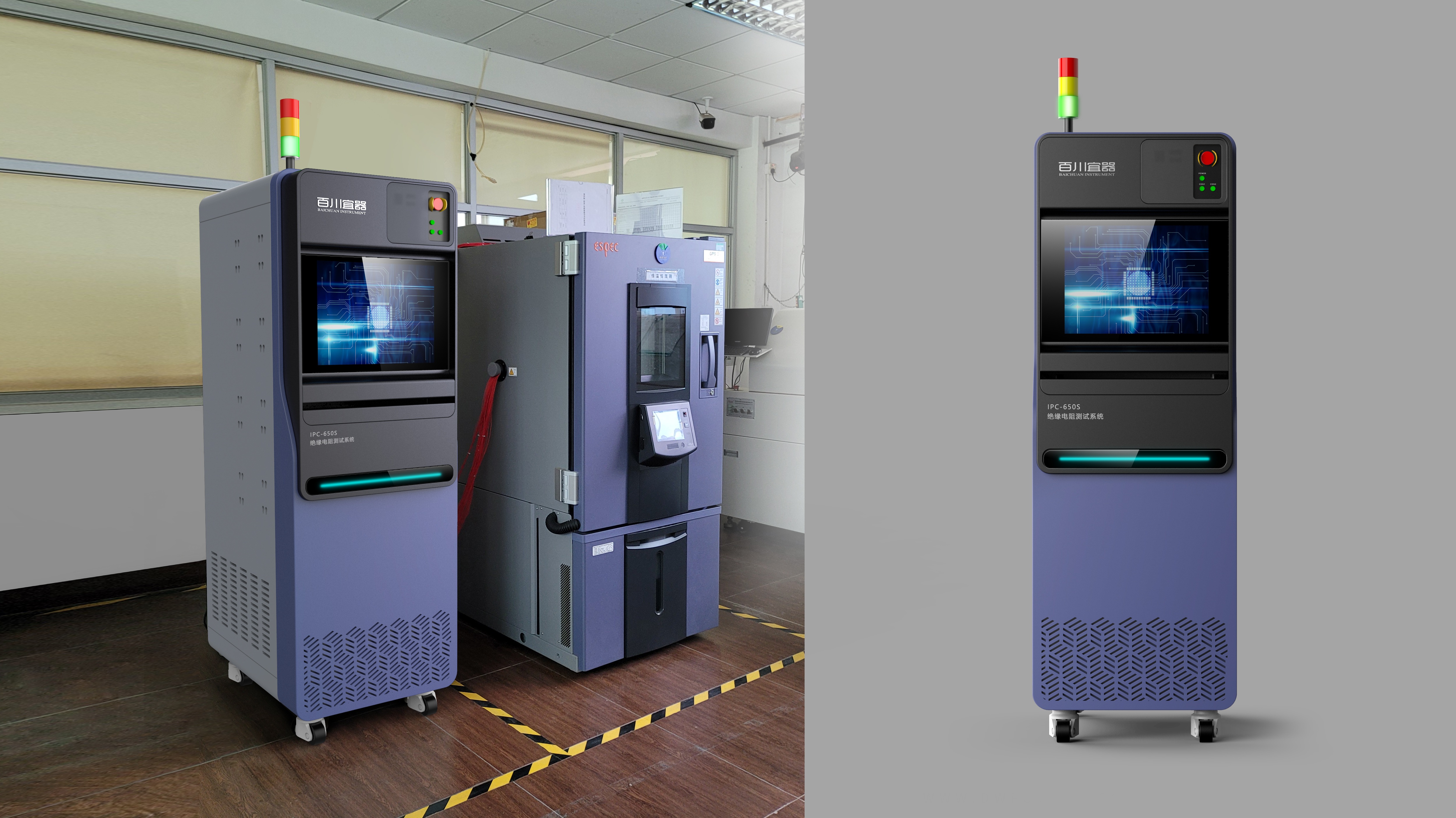

  可根据测试不同的需求,建立多组测试模式,在1 - 4个环境试验箱里测试不同的样品


㈡ 宽范围的偏置电压、测试电压

   测试电压具有300V、500V、1000V三种规格,从1.0V - 1000V可任意设置,并可在试验中实现偏置电压的正、负翻转


㈢ 实时电流检测能力

   在试验过程中,高达10次/秒的微电流监测模块,可绘制通道间出现离子迁移过程的工作状态,多用于材料分析


㈣ 多种绝缘阻值的阀值判定能力

   具有多种绝缘阻值下降到设定阀值的判定条件,例如单次或多次触发绝缘电阻阀值,或低于阀值运行时间,判定后断开测试



㈤ 符合国际、行业内有关绝缘电阻测试标准要求

IPC-TM-650 2.5.10 / 2.6.11/2.6.3.7/2.6.14

 IEC-61189-5 IEC1086 ISO-9455-17等


㈥ 面向国内客户开发的测试系统软件

充分满足不同客户的独特测试要求,带有数据分析功能, 使测试软件使用更方便、更完善



● 产品特色

    1. 具有远程监控功能,实现在办公室监控试验过程

    2. 具有手机监控功能,实现异地随时监控试验过程

    3. 具有测试自检功能,防止测试点焊接短路带来损伤

    4. 具有测试状态异常时,手机短信提醒功能

    5. 每年免费的巡回检测、校准服务

    6. 48小时服务响应,维修周期不超过10天



● 测试连接及测试夹具

a. IPC标准测试架


 b. 单通道测试线

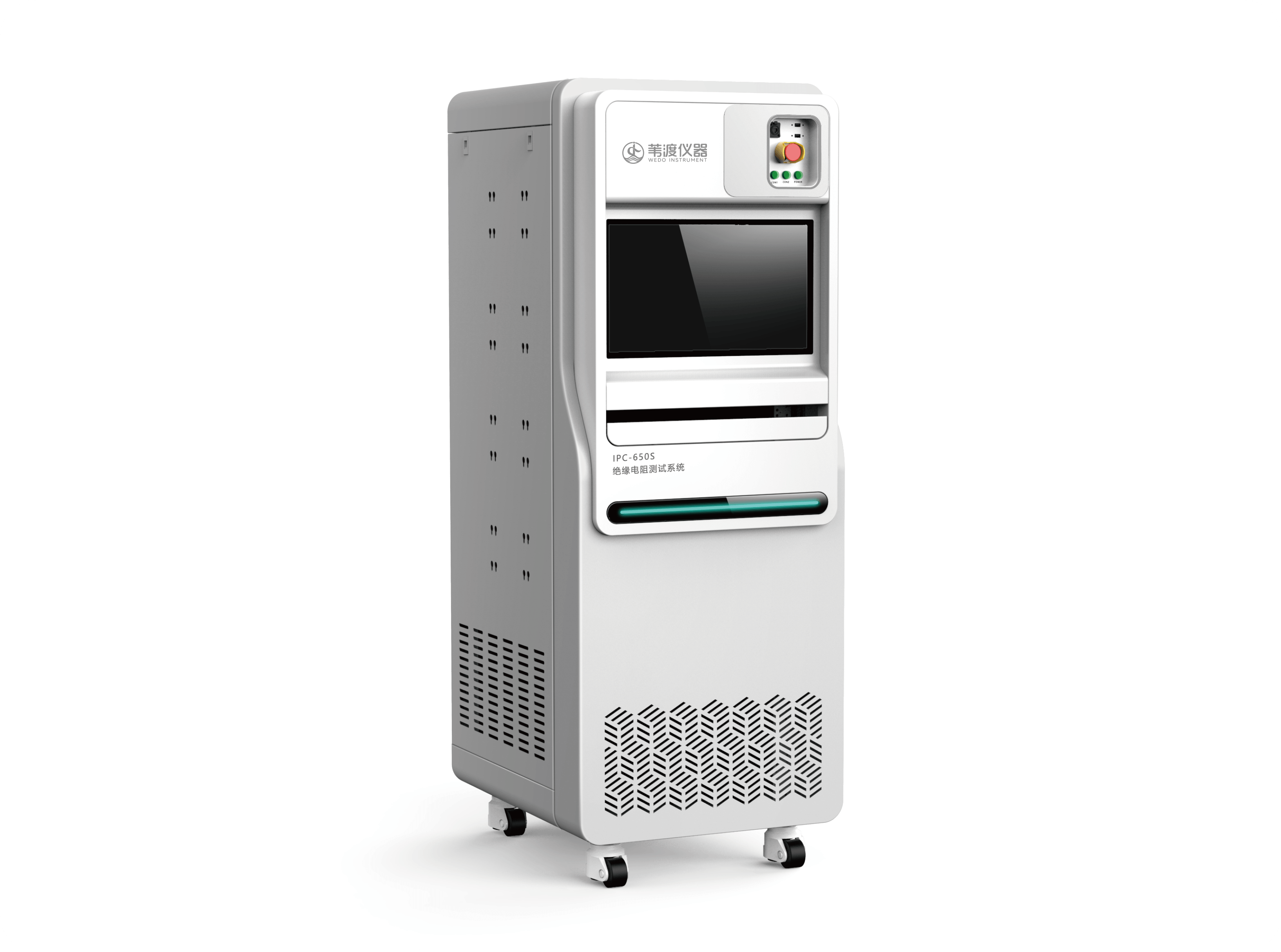

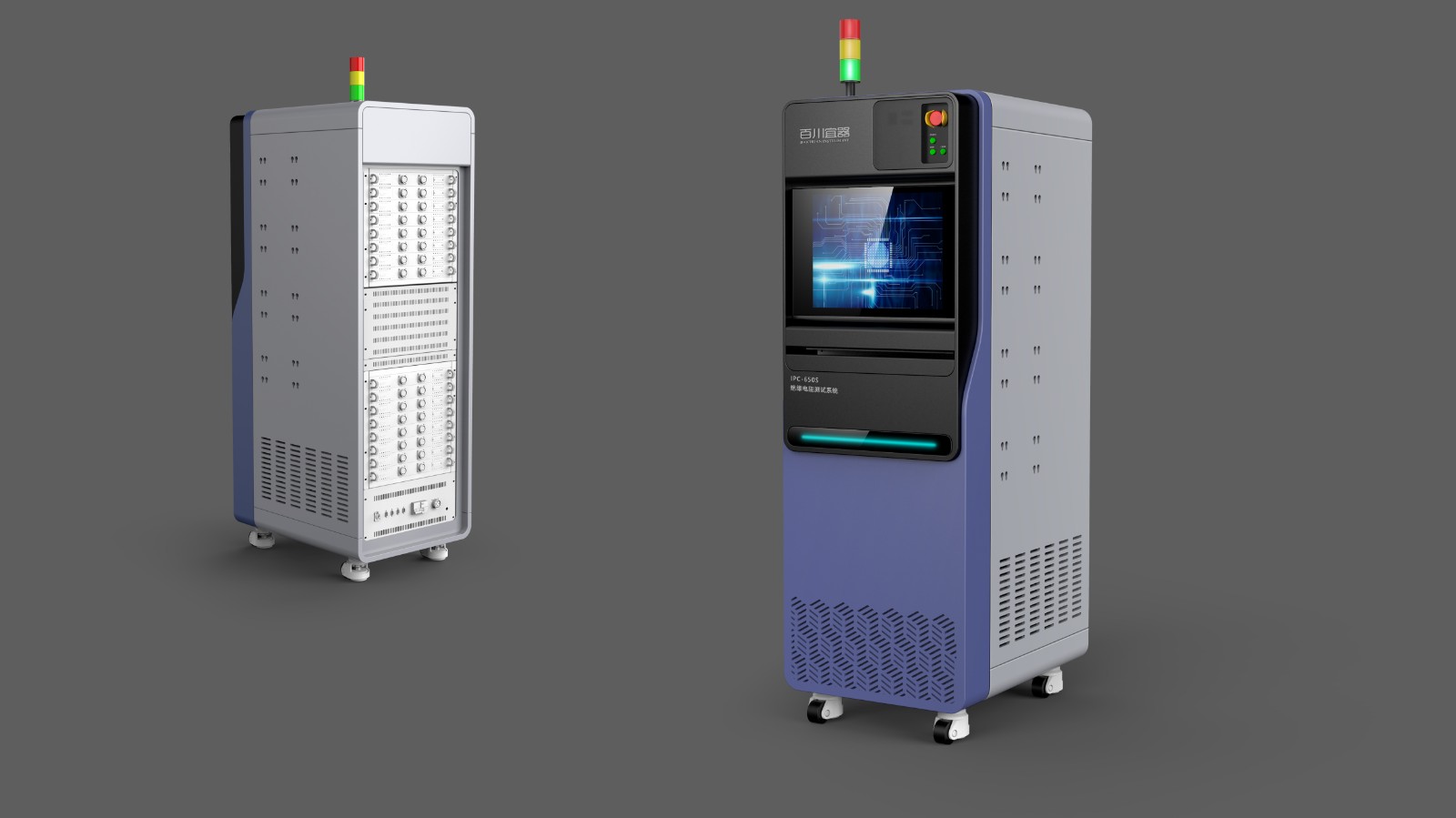

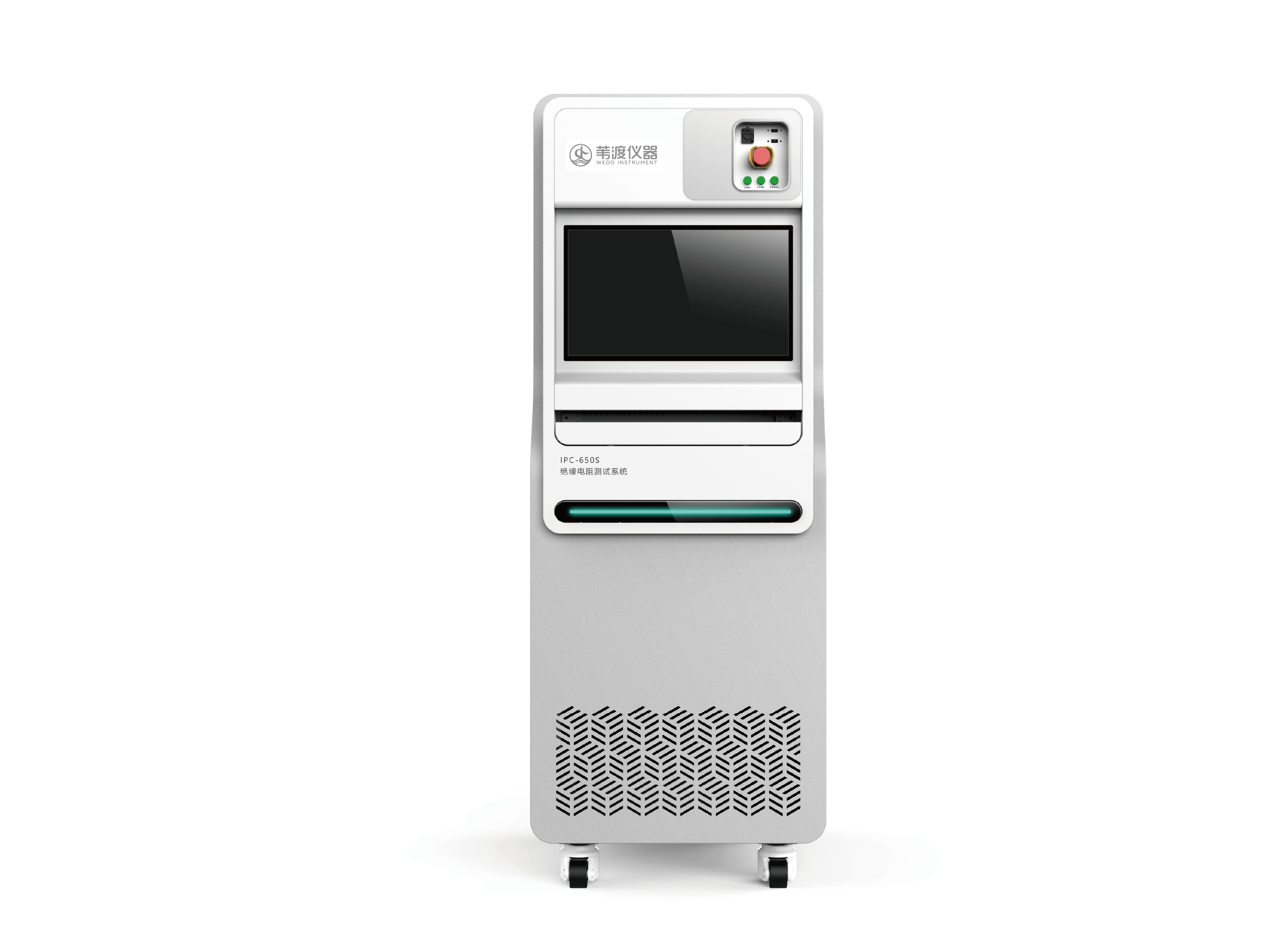

● IPC-650S系列绝缘电阻测试系统

类型

300V

500V

1000V

通道数

128 / 256

128 / 256

128 / 256

测试组数

2 - 4(64通道/组)

 2 - 4(64通道/组)

2 - 4(64通道/组)

工作时间

1-9999小时

1-9999小时

1-9999小时

偏置电压

-100  +300VDC

-100  +500VDC

-100  +1000VDC

极性反转

测试电压

1.0-99.9VDC0.01V步进)

100-300VDC0.1V步进)

1.0-99.9VDC0.01V步进)

100-500VDC0.1V步进)

1.0-99.9VDC0.1V步进)

100V -1000V (1.0V 步进)

测试电压精度

±0.1V(1.0-99.9VDC)

±0.5V(100-300VDC)

±0.1V(1.0-99.9VDC)

±0.5V(100-500VDC)

±0.1V(1.0-99.9VDC)

±1.0V(100-1000VDC)

电阻测量范围

1 x 106-1 x1013Ω

1 x 106-1 x1013Ω

1 x 106-1 x1013Ω

电阻测量精度

1 x 106-1 x1010Ω≤±5.0%

(测试电压5V

1 x 106-1 x1010Ω≤±5.0%

(测试电压5V

1 x 106-1 x1010Ω≤±5.0%

(测试电压5V

1 x 1010-1 x1011Ω≤±10%

(测试电压5V

1 x 1010-1 x1011Ω≤±10%

(测试电压5V

1 x 1010-1 x1011Ω≤±10%

(测试电压5V


1 x 1011-1 x1012Ω≤±15%

(测试电压50V

1 x 1011-1 x1012Ω≤±15%

(测试电压50V

1 x 1011-1 x1012Ω≤±15%

(测试电压50V


1 x 1012-1 x1013Ω≤±30%

(测试电压100V

1 x 1012-1 x1013Ω≤±30%

(测试电压100V

1 x 1012-1 x1013Ω≤±20%

(测试电压500V


电阻测试速度

3.5/通道(典型)

256通道≤ 10分钟

3.5/通道(典型)

256通道≤ 10分钟

3.5/通道(典型)

256通道≤ 10分钟

实时电流监测范围

0.1μA - 500μA

0.1μA - 500μA

0.1μA - 500μA

实时电流检测速度

10/通道

10/通道

10/通道

测试间隔时间

5 - 600分钟

5 - 600分钟

5 - 600分钟

测试电压稳定时间

1 - 600

1 - 600

1 - 600

保护电阻

1MΩ

1MΩ

1MΩ


测试电缆

同轴镀银铜线

同轴镀银铜线

同轴镀银铜线

特氟纶(1014Ω380

特氟纶(1014Ω380

特氟纶(1014Ω380


正极橡胶插头/负极BNC

正极橡胶插头/负极BNC

正极橡胶插头/负极BNC


标配3.5m测试线

标配3.5m测试线

标配3.5m测试线


UPS保护时间

30分钟

30分钟

30分钟

测试仪器

KEITHLEY6514

KEITHLEY6514

KEITHLEY6514

外形尺寸

1800×600×1000(mm)

(高 ×宽 ×深)

1800×600×1000(mm)

(高 ×宽 ×深)

1800×600×1000(mm)

(高 ×宽 ×深)

重量

280kg

280kg

350kg

输入电压

交流220V±10%

交流220V±10%

交流220V±10%




 软件界面
