导通电阻测试系统IPC-650M系列-百川仪器

型号:IPC-650M系列
支持168通道的电阻测量功能,具有温度测量功能;支持8个模块使用,模块包括温度模块与电阻模块;测试电流范围可选;电阻测量范围根据实际要求进行设定;配UPS不间断电源,确保断电后不

产品描述

J (4).jpg

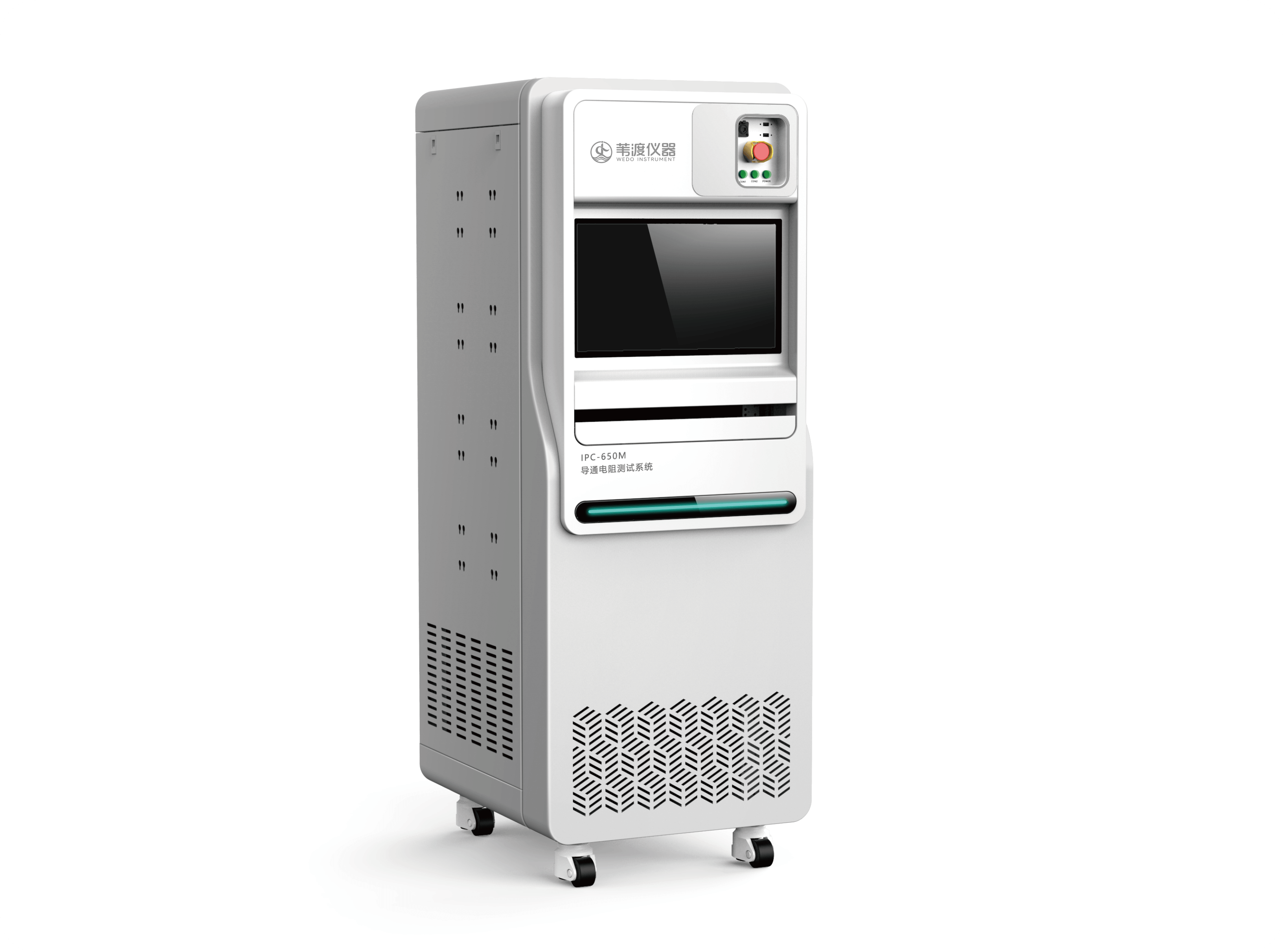

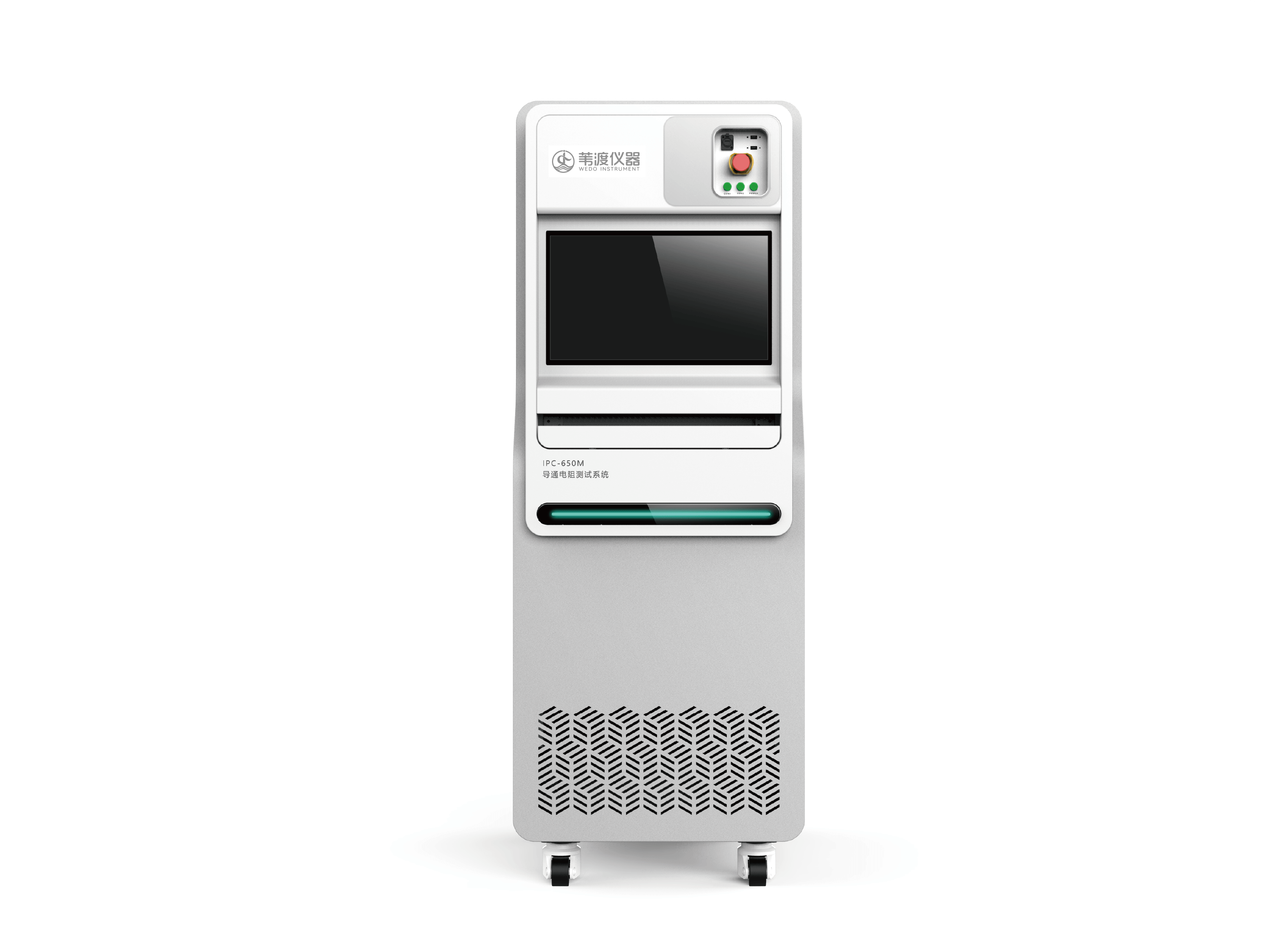

导通电阻测试系统 IPC-650M系列




系统特点

高精度、宽范围的测量微小电阻

在高、低温循环冲击下,对焊接连接部、接插件连接部以及通 路电阻进行高精度连续测试,检测电阻的微小变化,自动计算电阻 变化率以及判定是否符合技术要求,保证产品质量与可靠性。


独立温度检测功能

测试带有10个温度测量通道,可以跟随产品进入环境试验 内,并检测箱体内温度变化。


实时数据采集及存储

采用数据库管理模式,可以在控制数据采集量的同时对产品缺 陷发生进行有效管理。


高可靠性、高精度的测试仪器

测试核心采用美国先进测量仪器,并经过CE认证,在计量方面  均可溯源到国际标准。


宽广的测试电流

选择不同型号的测试系统,测试电流可以在1mA-5A范围内应  用,满足不同的测试要求。



测试原理



对被测电阻施加一个恒定直流电流,再准确测量被测电阻上的电压,根据欧姆定律换算出电阻值;对于微小电阻测量,需要考虑2个影响测量精度的重要因素:引线误差和接点热电势;对于引线误差采用4线制来达到消除引线电阻;对于测量回路中各个接点的热电势影响,采用正负电流交替测量法,分别在正向电流测试一次电压,然后再施加一个反向电流,测量电压,将2次测得的电压进行计算后,根据欧姆定律再计算出电阻值。



系统参数:
